DJI SDR Transmission 2 Combo, DJI, 4000 m, DJI RS 5, RS 4 Pro, RS 4, RS 3 Pro, Ronin 2, Master Wheels; Osmo Action 6 and Osmo Pocket series..., 2.4 GHz; 5.8 GHz; DFS frequency bands, Grau, Schwarz, 136 g

Bereit für komplexe Produktionen

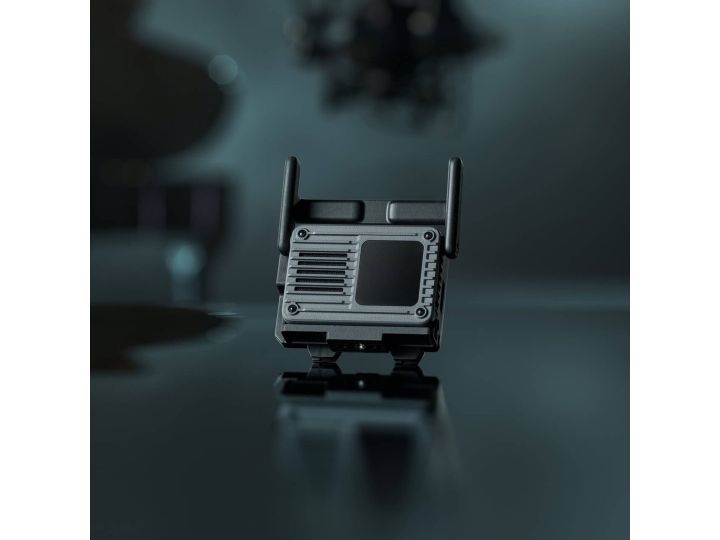

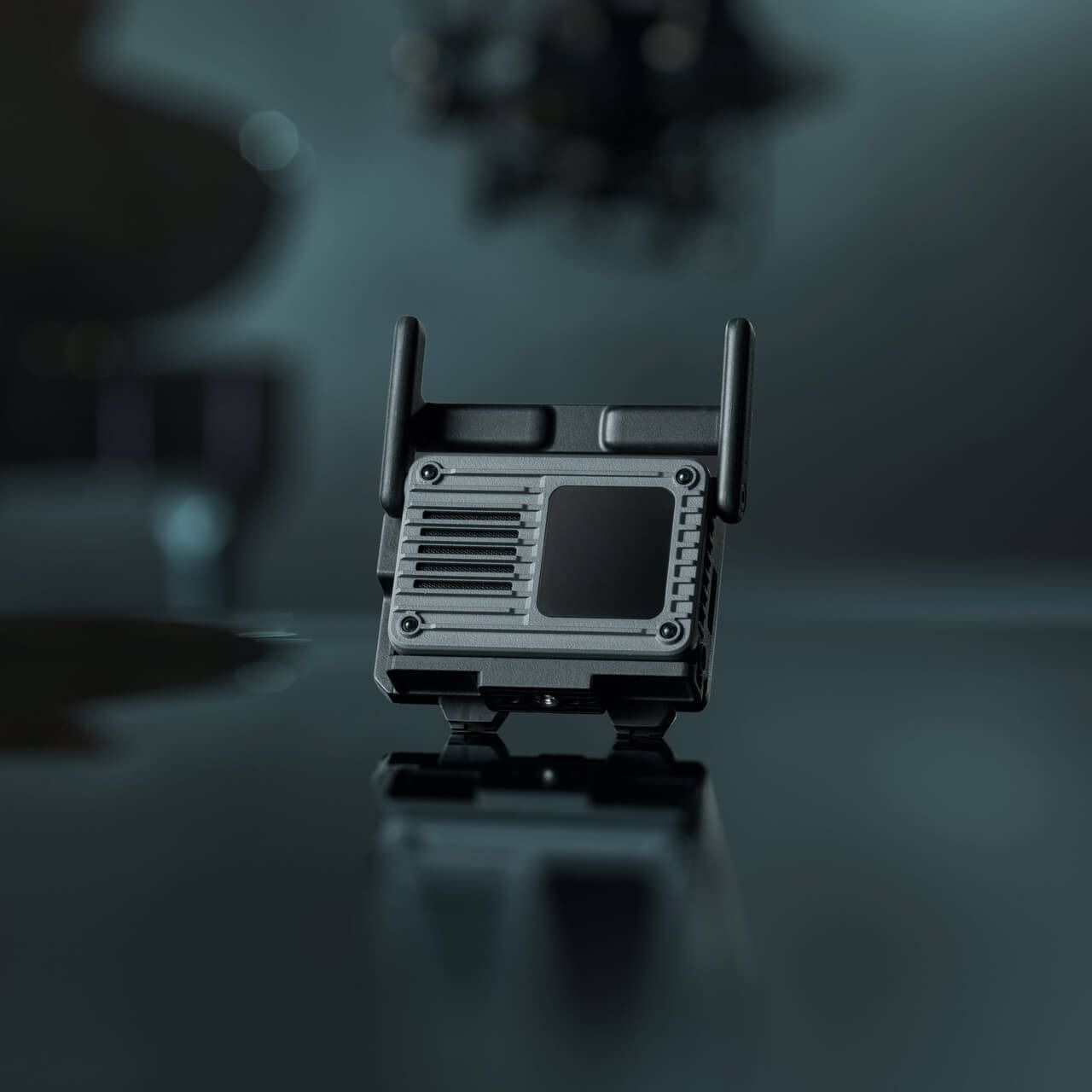

DJI SDR Transmission 2 entwickelt die SDR-Technologie mit höherer Störfestigkeit, besserer Bildqualität und größerer Reichweite weiter. Selbst an anspruchsvollen Sets hält das System eine Übertragung mit hoher Bitrate und niedriger Latenz aufrecht. Das zwischen TX und RX umschaltbare Transceiver-Design und die Kompatibilität mit der DJI Ronin-Serie bieten professionelle Leistung in einem kompakten und leichten Format.

1 TX für bis zu 8 RX mit Steuerung

Ein einzelner Sender kann bis zu acht Empfänger versorgen, die jeweils eine Fernsteuerung unterstützen. Regisseure und Kameraleute erhalten ein hochauflösendes Bild, während Kameraoperatoren und Focus Puller Einstellungen anpassen und die Kamera aus der Ferne steuern können.

Auto Channel 2.0

Auto Channel 2.0 übernimmt automatisch das Kanalmanagement am Set. Bei aktiviertem Auto Mode erkennen sich die Transceiver gegenseitig und koordinieren ihre Frequenzen intelligent. Eine präzisere Spektrumanalyse und Konfliktdiagnose ermöglicht den Einheiten einen nahtlosen Frequenzwechsel bei sich ändernden Bedingungen und sorgt selbst bei mehreren parallel betriebenen Systemen für eine stabile Verbindung trotz Störungen.

DCI 4K-Monitoring

SDR Transmission 2 überträgt DCI 4K/60 fps, 10-Bit HDR und H.265-Video mit Bitraten von bis zu 50 Mbps. Das Ergebnis sind detailreiche Bilder, weiche Farbübergänge sowie klare Lichter und Schatten mit konsistenter Bildqualität über mehrere Kameras hinweg.

Bis zu 4 km Reichweite

Die Videoübertragung erreicht eine Entfernung von bis zu 4 km. Von offenen Stadien und dichten Bergwäldern bis hin zu anspruchsvollen Car-to-Car-Aufnahmen oder FPV-Drohnenaufnahmen sorgt das System für eine zuverlässige Verbindung.

Transceiver

• Gewicht: Ca. 136 g (inkl. Antennen)


• Abmessungen: 76 × 61 × 25 mm (L × B × H, ohne Antennen und Cold Shoe Adapter)

Anschlüsse

• HDMI: Eingang/Ausgang


• USB-C (oben): PD-Stromeingang/-ausgang


• USB-C (unten): DP-Eingang/-Ausgang, PD-Stromeingang/-ausgang, Geräteaktivierung und Firmware-Updates, Log-Export, Verbindung mit der Smartphone-App sowie Verbindung mit der DJI Ronin-Serie*, Osmo Action 6** und Geräten der Osmo Pocket-Serie**

Der SDI-Anschluss befindet sich auf der separat erhältlichen DJI SDR Transmission 2 Expansion Plate.

* Unterstützte Modelle: DJI RS 5, RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 und Master Wheels.

** Unterstützt Osmo Action 6 und die Osmo Pocket-Serie (Osmo Pocket 4 und neuer) über USB-C für Monitoring und Stromversorgung.

Betriebsfrequenz

• Nicht-DFS-Frequenzband: 2,400-2,4835 GHz | 5,150-5,250 GHz | 5,725-5,850 GHz


• DFS-Frequenzband: 5,250-5,350 GHz | 5,470-5,725 GHz

Die Frequenzbänder 5,8 GHz und DFS sind in bestimmten Ländern/Regionen nicht zulässig. Beachte die örtlichen Gesetze und Vorschriften. 5,600-5,650 GHz wird nicht verwendet.

Sendeleistung (EIRP)

• 2,400-2,4835 GHz: < 20 dBm (SRRC/CE/MIC)


• 5,150-5,250 GHz: < 23 dBm (SRRC/CE/MIC)


• 5,250-5,350 GHz: < 23 dBm (SRRC/CE/MIC)


• 5,470-5,725 GHz: < 26 dBm (CE/MIC)


• 5,725-5,850 GHz: < 30 dBm (SRRC) | < 14 dBm (CE)

Leistung

• Maximale Bandbreite: 40 MHz


• Maximale Encoding-Bitrate: 50 Mbps

Die maximale Encoding-Bitrate von 50 Mbps wurde unter kontrollierten Bedingungen gemessen. Die tatsächlichen Encoding- und Übertragungsbitraten können je nach Umgebung und Übertragungsentfernung variieren.

Stromverbrauch

• Standby: Einzelner Sender ca. 5,04 W | Einzelner Empfänger ca. 5,31 W


• 1T1R-Übertragung* – Haupteinheit: Sender ca. 8,52 W | Empfänger ca. 7,58 W


• Jede Einheit mit Expansion Plate: Sender ca. 10,36 W | Empfänger ca. 8,89 W

* Gemessen bei 25 °C Raumtemperatur, ca. 10 Metern Entfernung und in einer 1T1R-Konfiguration mit PD-Stromversorgung.

Stromversorgung

• USB-C Typ 1: 15 V, 3 A (PD-Protokoll*)


• USB-C Typ 2: 6,8-17,5 V DC


• NP-F-Akku: 6,8-8,4 V

* Ein PD-Netzteil mit einer Ausgangsleistung von mindestens 65 W ist erforderlich.

Video-I/O-Formate

• DCI 4K: 23,98/24/25/29,97/30/50/59,94/60 fps


• 4K UHD: 23,98/24/25/29,97/30/50/59,94/60 fps


• 1080p: 23,98/24/25/29,97/30/50/59,94/60 fps


• 1080i: 50/59,94/60 fps (an der Haupteinheit nur Eingang; an der Expansion Plate Eingang/Ausgang)


• 720p: 50/59,94/60 fps

Das 4K-Videoformat wird nur über den HDMI-Anschluss und den unteren USB-C-Anschluss der Transceiver-Haupteinheit unterstützt.

Audio-I/O-Formate

• Audioeingang: SDI embedded, HDMI embedded, DP embedded


• Audioausgang: 16-Bit, 48 kHz, Stereo PCM

Videoübertragung

• System: SDR


• Minimale Latenz: 35 ms


• Videocodierung: H.265


• Maximale Übertragungsentfernung: 4 km (CE)


• Betriebstemperatur: -10 °C bis 40 °C

Die Anzeigeverzögerung von Kamera und Bildschirm ist nicht enthalten. Gemessen bei 1080p/60 fps- und 4K/60 fps-Video.

Die Übertragungsentfernung wurde gemäß CE mit einem TX und einem RX unter offenen, freien und störungsfreien kontrollierten Bedingungen gemessen.

Expansion Plate

• Gewicht: Ca. 105 g


• Abmessungen: 76 × 54 × 25 mm (L × B × H, ohne Cold Shoe Adapter)

Anschlüsse – Expansion Plate

• HDMI: Eingang/Ausgang


• USB-C (rechts): Stromversorgung und Verbindung mit DJI RS 5


• USB-C (unten): Stromversorgung, Kamerasteuerung sowie Verbindung mit anderen DJI Ronin-Geräten* als DJI RS 5


• SDI: Eingang/Ausgang

* Unterstützte Modelle: DJI RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 und Master Wheels. Für Ronin 2 und Master Wheels ist das separat erhältliche DJI SDR Transmission 2 Gimbal Control Cable (USB-C auf 4-Pin) erforderlich. Für RS 4 Pro, RS 4 und RS 3 Pro ist das separat erhältliche DJI SDR Transmission 2 Gimbal Control Cable (USB-C auf CAN) erforderlich.

Stromversorgung – Expansion Plate

• USB-C Typ 1: 15 V/9 V, 3 A (PD-Protokoll*)


• USB-C Typ 2: 6,8-17,5 V DC


• Betriebstemperatur: -10 °C bis 40 °C

* Ein PD-Netzteil mit einer Ausgangsleistung von mindestens 65 W ist erforderlich.

Transceiver Cage

• Gewicht: Ca. 91 g


• Abmessungen: 124 × 110 × 49 mm (L × B × H)


• NATO-Anschluss: Ja


• 1/4″-20-Gewindebohrung: × 2


• 3/8″-16-Gewindebohrung: × 1


• HDMI-Kabelklemme: Ja


• USB-C-Kabelklemme: Ja


• Betriebstemperatur: -10 °C bis 40 °C

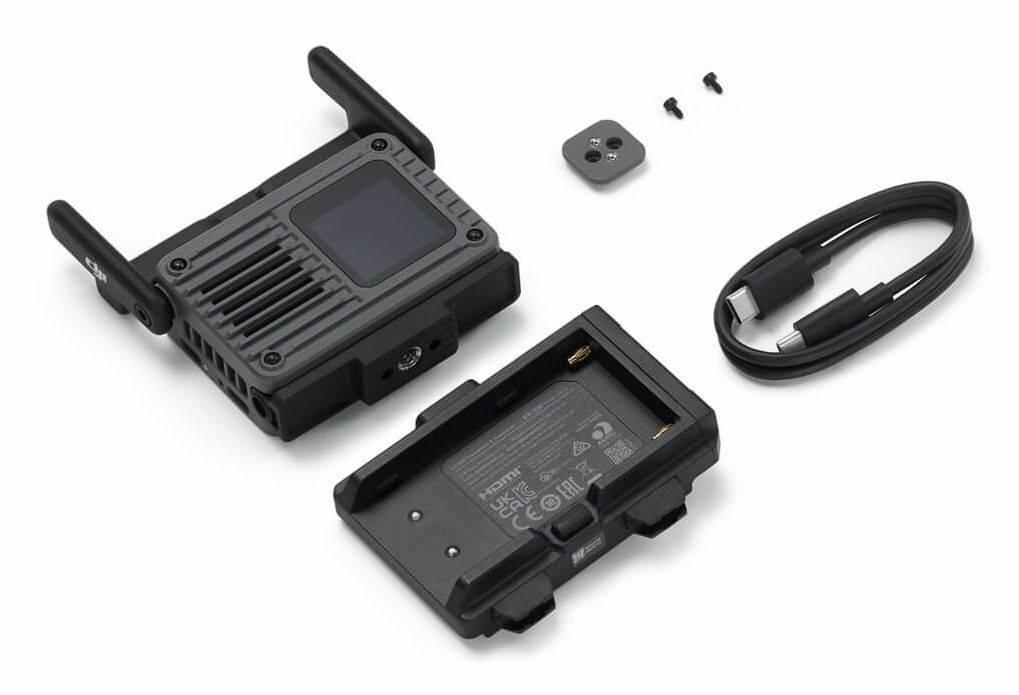

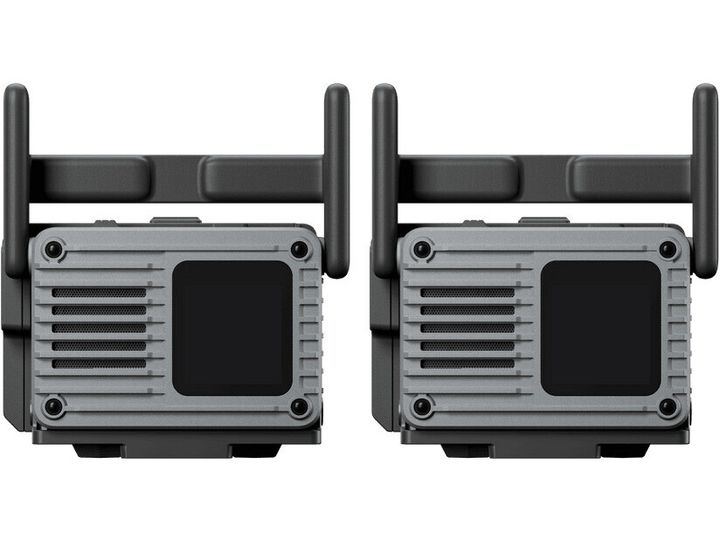

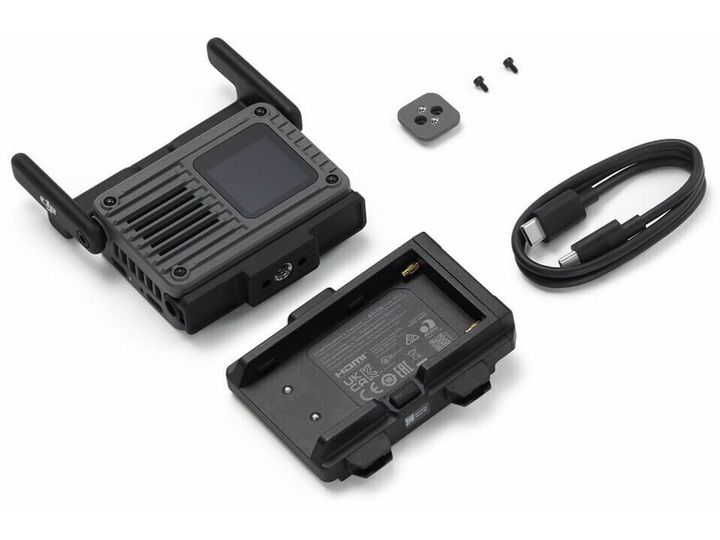

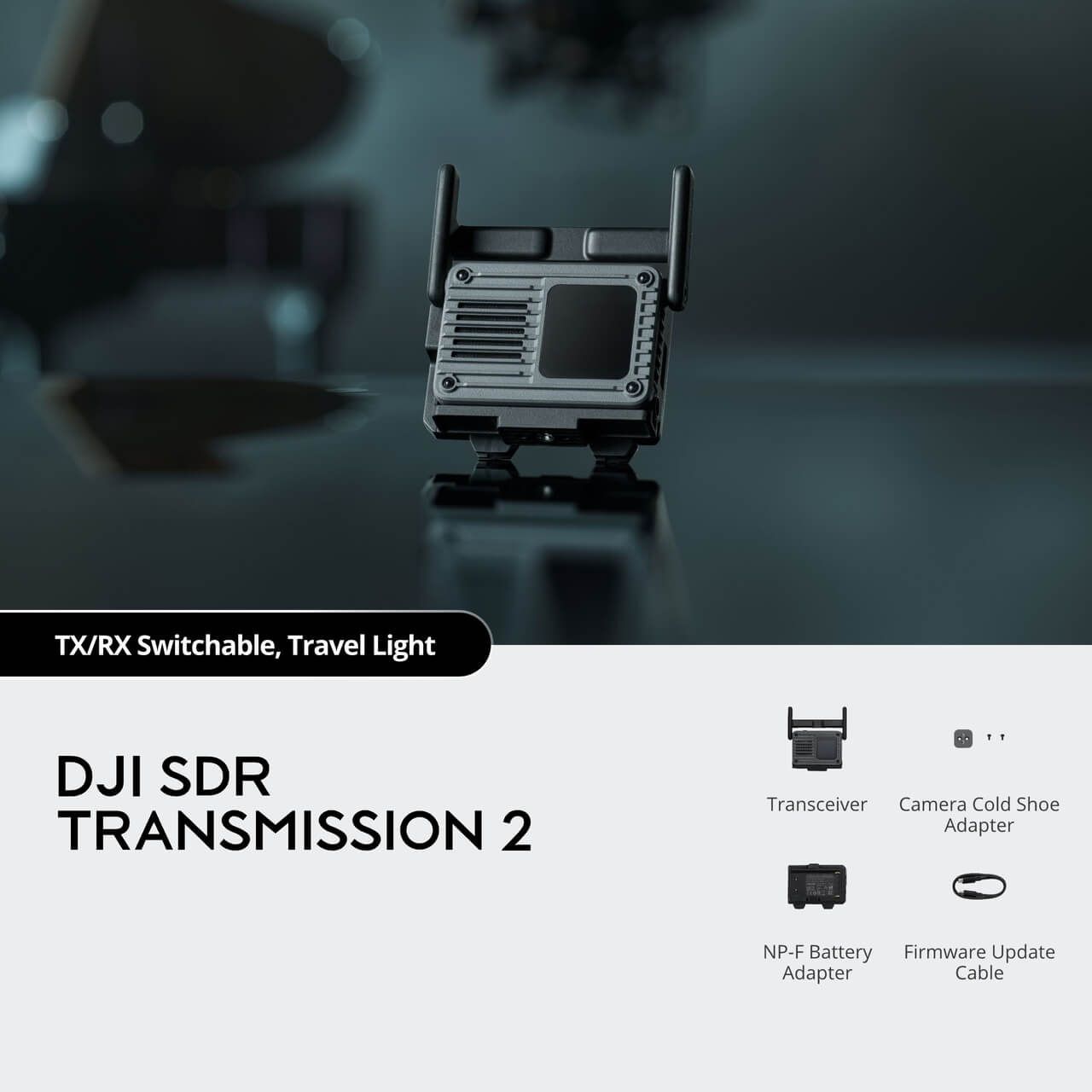

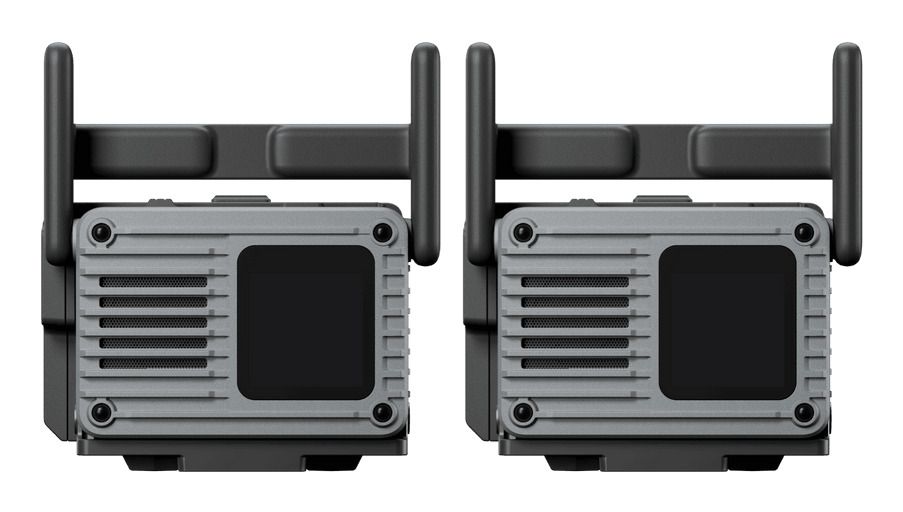

DJI SDR Transmission 2 Combo
Includes 2 Transceivers, 2 Camera Cold Shoe Adapters, and more. A ready-to-use kit to easily build a TX + RX setup or switch roles on the fly.

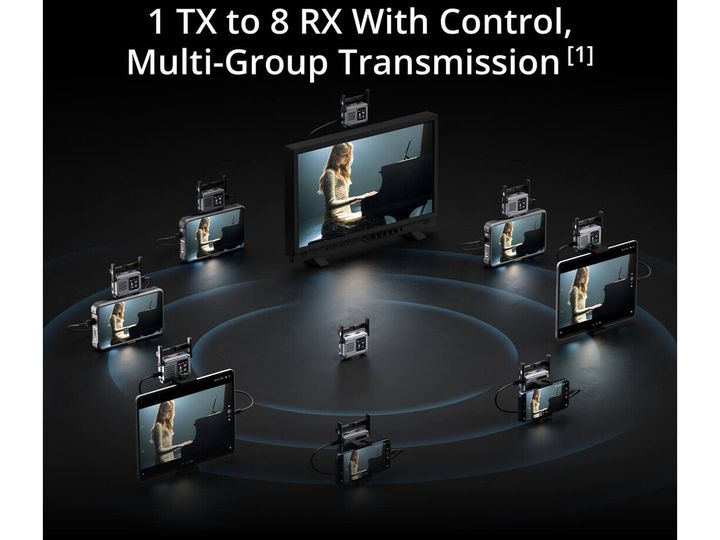

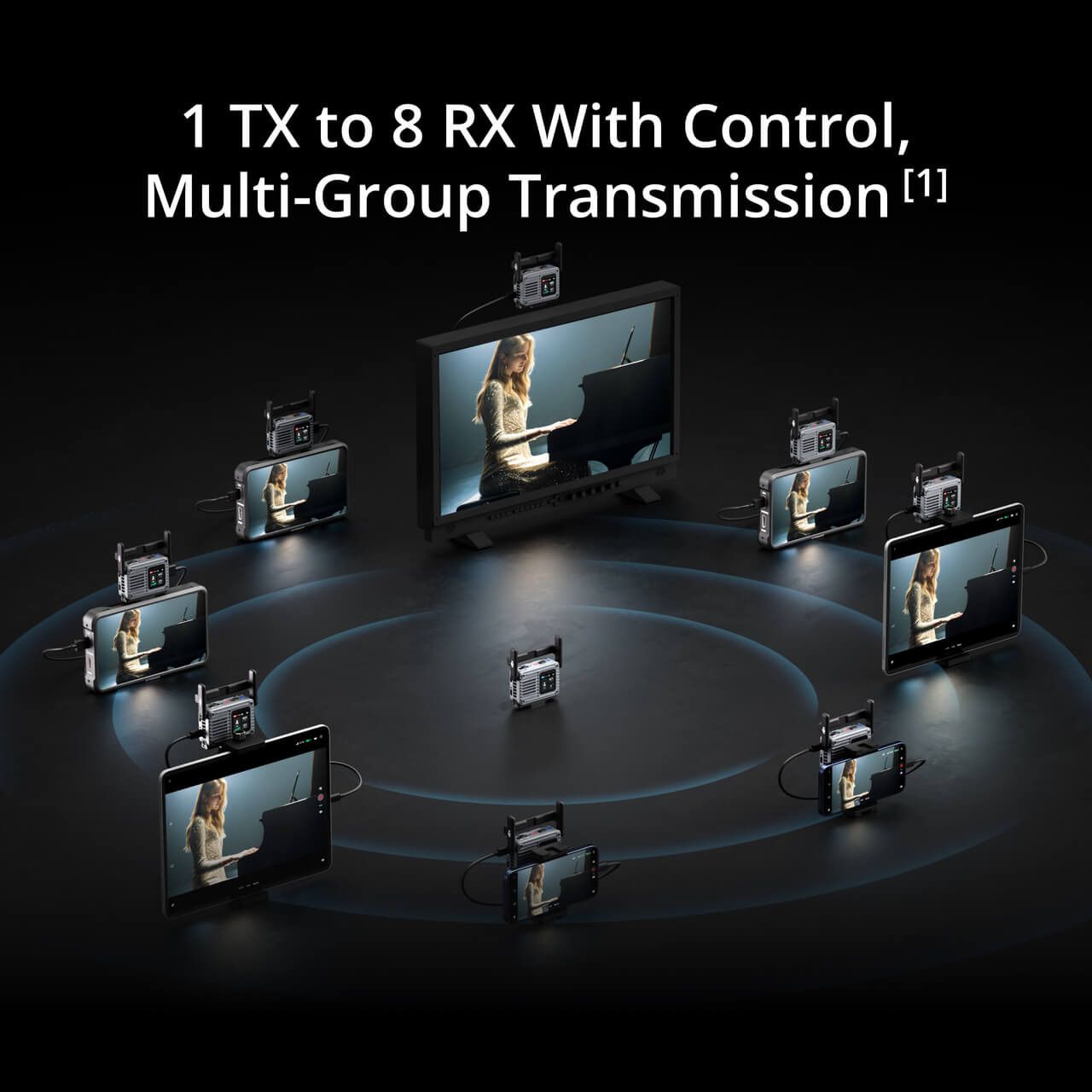

1 TX to 8 RX With Control, Multi-Group Transmission ^[1]
A single transmitter feeds up to eight receivers, each with remote control. Up to five transmitters and 40 receivers can operate simultaneously. Even in complex on-set environments, the wireless camera feed stays stable without sacrificing 4K image quality ^[3].

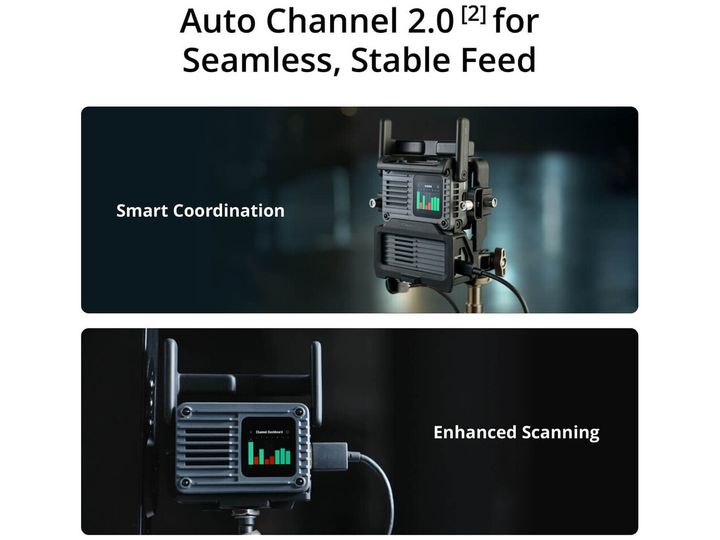

Auto Channel 2.0 ^[2] for Seamless, Stable Feed
With Auto Mode enabled, transceivers recognize one another and intelligently coordinate frequencies. More accurate spectrum scanning and conflict diagnostics allow each unit to hop frequencies seamlessly ^[9] as conditions change, maintaining a stable connection despite interference, even with multiple systems running side by side.

SDR, Evolved
It transmits DCI 4K/60fps, 10-bit HDR ^[3], and H.265 video at bitrates up to 50 Mbps ^[10] for ultra-high-definition monitoring. The transmission range reaches up to 4 km ^[4], easily handling everything from stadiums to dynamic car shoots. With latency as low as 35 ms ^[5], the video feed is near-instant, making remote commands like focus pulls and gimbal moves highly responsive.

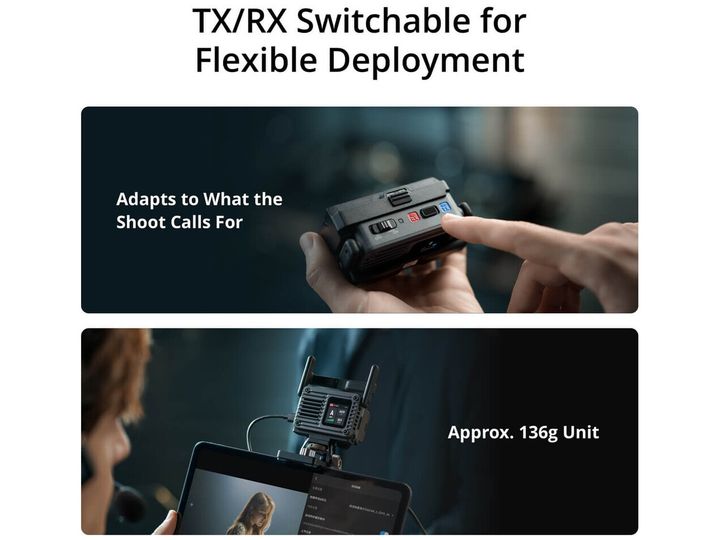

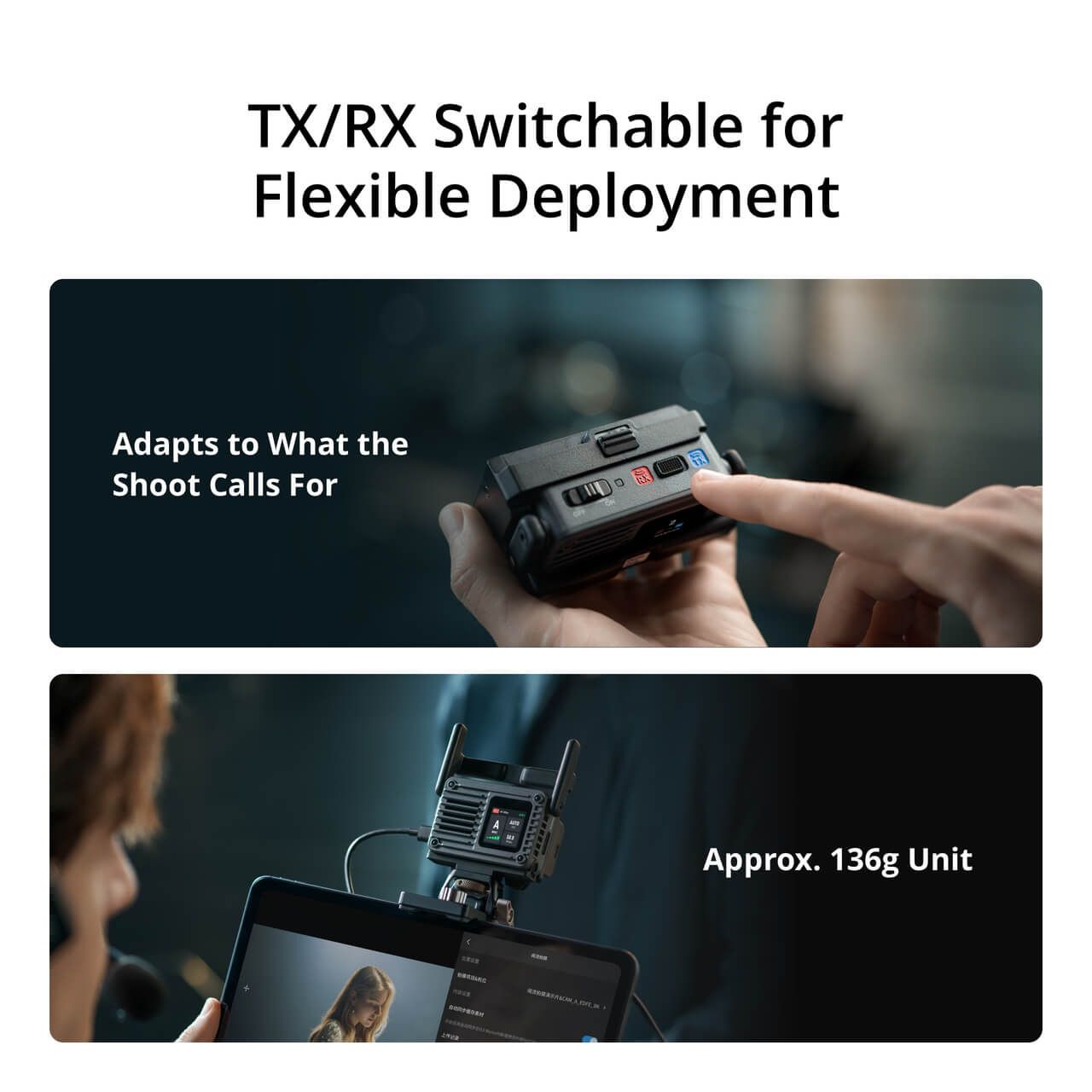

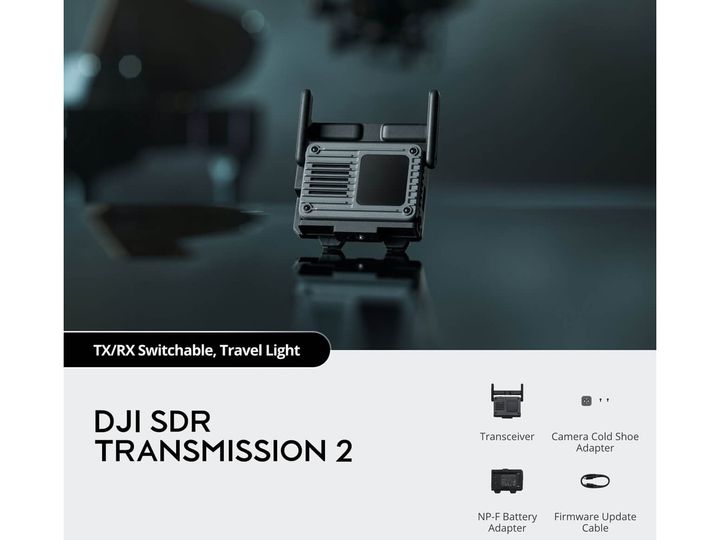

TX/RX Switchable
The transceiver design lets you switch between TX and RX on the fly. There is no need to decide your TX-to-RX ratio in advance, so every unit adapts to whatever the shoot calls for. Weighing only about 136 g, the unit reduces the load on handheld gimbals and mounts easily across a wide range of camera setups. It also provides 1 HDMI and 2 USB-C ports.

Pro Monitoring, Flexible Output
Quickly switch between camera feeds directly from the transceiver or the DJI Ronin app. Output the ultra-high-definition, low-latency video feed to pro monitors via SDI ^[11], HDMI, or DP ports. You can also connect a smartphone or tablet to the receiver ^[12] via USB-C for a stable, high-bitrate wired monitoring feed.

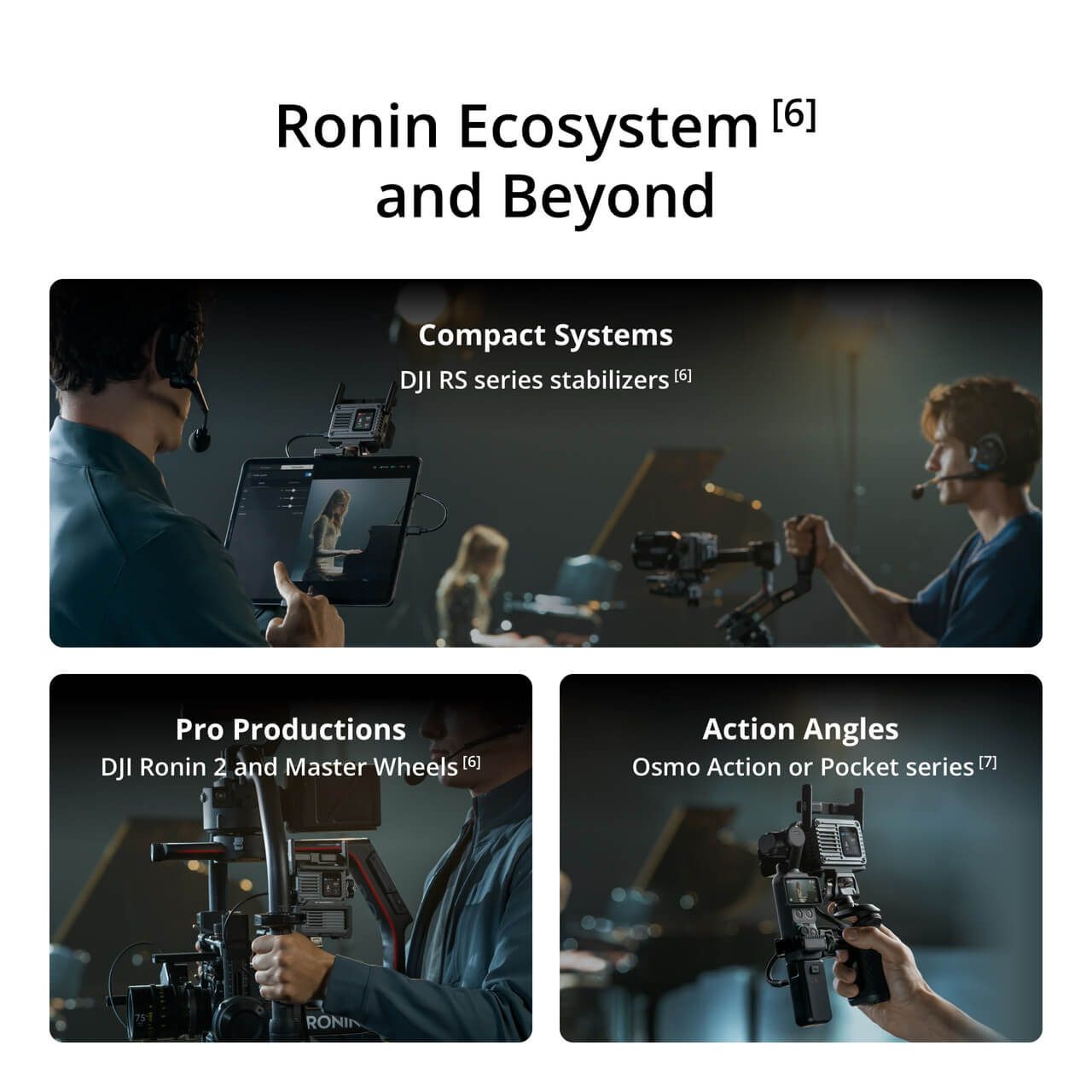

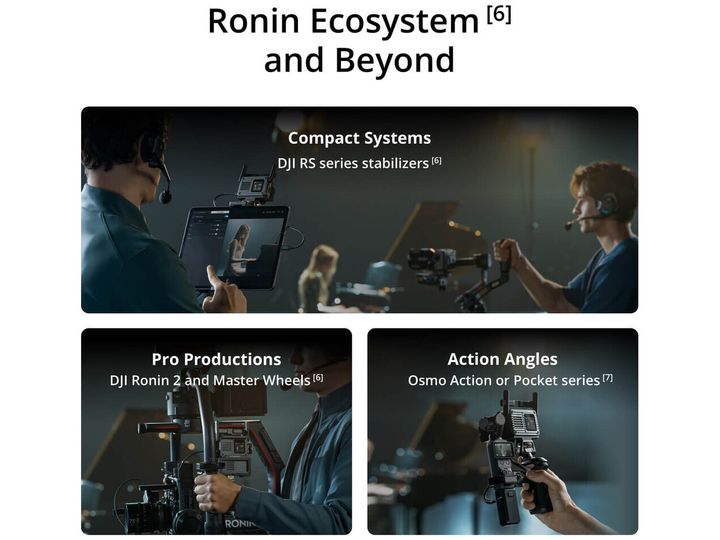

Ronin Ecosystem ^[6] and Beyond
When paired with DJI RS series gimbals ^[6], you can wirelessly control gimbal movements and trigger recording with your smartphone. Connect to DJI Ronin 2 and Master Wheels ^[6] to precisely control heavy cinema cameras on car mounts or crane rigs. Or, link an Osmo Action or Pocket series device ^[7] for a lightweight setup to capture sports and other unique angles.
